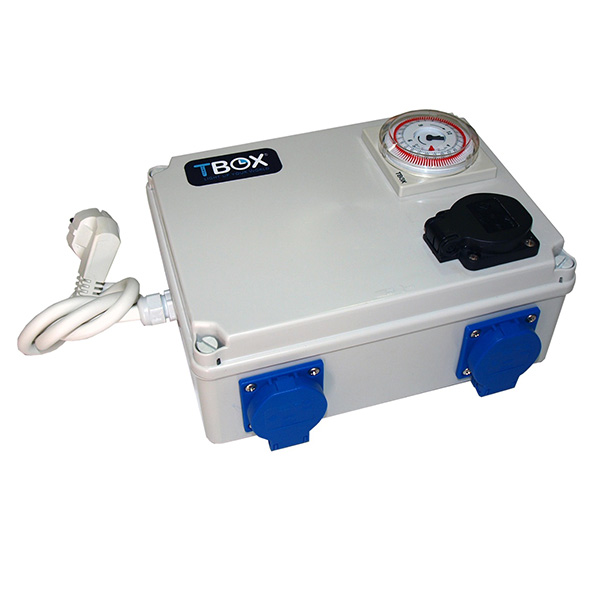

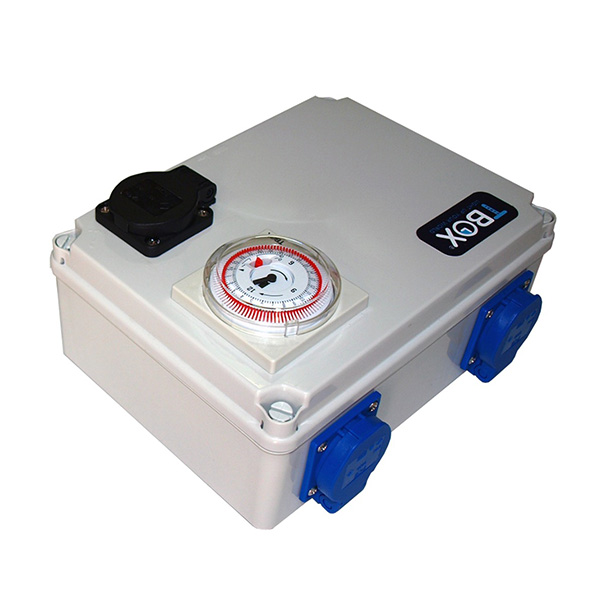

Timer TBOX 4 ore – 4 x 600 W con attivatore del riscaldamento

1.1 DATI TECNICI

Dimensioni: 241 x 180 x 95 mm.
Alimentazione richiesta: 230 V CA / 50 Hz.
Potenza massima: 2.400 W.
Potenza massima presa ausiliaria: 2.400 W.
Timer analogico

1.2 ALIMENTAZIONE PER

COLLEGARE IL TBOX® SONO NECESSARIE DUE LINEE DI ALIMENTAZIONE INDIPENDENTI, DI ALMENO 15 AMPERE CIASCUNA. Sono considerate linee di alimentazione indipendenti quelle che possono essere utilizzate esclusivamente per il TBOX®.

1.3 INSTALLAZIONE

Rimuovere il pannello frontale del TBOX®; a tal fine, svitare le 4 viti in plastica presenti agli angoli del pannello frontale. In ogni angolo all’interno dell’involucro sono presenti delle scanalature per facilitarne il fissaggio; installarlo su una superficie liscia con l’ausilio di 4 viti.

Montare l’TBOX® vicino alle linee di alimentazione indipendenti. Nella parte inferiore dell’TBOX® troverete due cavi di alimentazione (da
230 V) con messa a terra.

Collegate, se necessario, un cavo di terra alla linea di alimentazione.

Ora collegate la spina di ciascuno dei due cavi di alimentazione alla presa di corrente della vostra linea di alimentazione indipendente.

I due cavi di collegamento sono distribuiti su due linee di alimentazione indipendenti.

Il vostro TBOX® è collegato alla rete elettrica.

1.4 CONSIGLI PER IL COLLEGAMENTO

Una volta seguiti i passaggi 1.2 e 1.3, potete collegare gli accessori al TBOX®; leggete attentamente le istruzioni degli accessori che desiderate collegare per evitare eventuali errori di collegamento.

1.5 REGOLAZIONE DELL’APPARECCHIO PER L’UTILIZZO

Una volta collegati gli accessori al TBOX®, rimuovere il coperchio di plastica dall’orologio; al suo interno troverete un interruttore a tre posizioni:

Accensione continua.
Accensione nelle ore selezionate.
Spento.

Posizionare l’interruttore sulla posizione “accensione alle ore selezionate”.
Impostare l’ora in cui si desidera che l’apparecchio si accenda, tirando verso l’esterno i perni quando l’apparecchio è spento. Perni verso l’esterno quando l’apparecchio è acceso.
Il tempo minimo di commutazione (spento/acceso) è di 15 minuti, equivalente a una tacca.

1.6 SICUREZZA

Il corretto funzionamento del TBOX® è garantito solo se si seguono le istruzioni contenute nel presente manuale.
Si raccomanda che l’installazione del TBOX® venga effettuata da un installatore autorizzato.
Prima dell’installazione, scollegarlo dalla presa di corrente a 230 V.
I prodotti TBOX® sono coperti da un anno di garanzia.
Per avvalersi di tale garanzia è necessario restituire l’apparecchio al punto vendita presso il quale è stato acquistato.
Qualsiasi modifica apportata al TBOX® senza il previo consenso del produttore invalida la garanzia. Un’installazione errata invalida la garanzia. Il produttore, l’importatore e il punto vendita dell’apparecchio non si assumono alcuna responsabilità per eventuali danni derivanti dall’uso del TBOX®.
